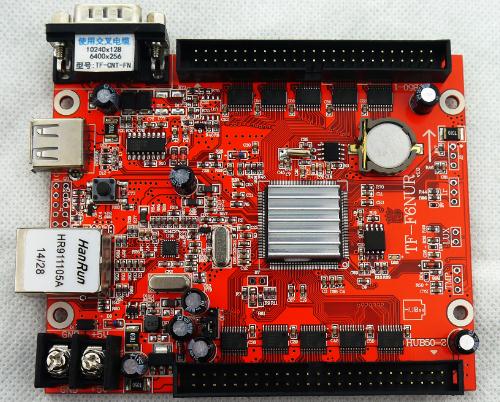

| 产品名称 | TF-CNT-FN按键计数控制卡 |
| 当前状态 | TF-CNT-F已经停产，新的替代型号为TF-CNT-FN |
| 功能简介 | 多区域任意分区、网口+串口+U盘三合一、按键计数控制卡 |
| 按键计数 | 支持2组计数值(大小、位置、颜色可通过软件配置)，配合本公司专用按键模块，使用按键可对屏幕上的2组计数分别进行加、减操作。 |
| 脱机显示 | 使用电脑设置好显示模板，用串口或U盘更新至控制卡，计数过程中无需电脑参与，由控制卡独立完成。和传统的同步记分系统相比，可为您节约大量的成本。 |
| 控制距离 | 使用RS232通讯时，最长支持100米外对显示屏进行控制。使用RS485时，最长1000米。 |
| 计时功能 | 支持8个计时区，软件上设置参数，配合本公司的计时模块实现序号为1的计时区的开始、暂停、复位，点播上一个节目、下一个节目。也可通过串口发送指令实现 |
| 计数功能 | 支持8个计数区，软件上设置参数，配合本公司的计数模块实现序号为1和2的计数区的数值加1、减1、复位。也可通过串口发送指令实现 |
| 自定义内容 | 支持8个自定义区，软件上设置参数，通过串口发送指令更新内容。自定区的内容不能保存在控制卡上，断电或更新节目后之前的内容会消失。 |
| 点播节目 | 软件上节目的播放方式选择“TF-RMT/BUS点播”，配合本公司点播模块，可实现点播节目1、2、3和上一个节目、下一个节目 |
| 开发协议 | 提供二次开发协议，用户可根据协议，发送指令来实现上述的计时、计数、自定义内容显示和点播节目 |
| U盘功能 | 支持U盘更新节目、U盘调亮度、U盘设屏参。采用文件方式存储，不影响U盘原有文件。使用读卡器可兼容SD卡、miniSD卡 |
| 控制范围 |
单色10240×128;6400×256（使用单色专用转接板最高支持1024点） 双色5120×128;3200×256; |
| 板载接口 | 2组50pin通用输出接口，支持各种通用接口的转接板，如08、12、75等 |
| 扫描方式 | 支持各种常规走线的 1/16、1/8、1/4、1/2及静态扫描的单色、双色模组(不支持跳点模组，例如20x10) |
| 存储容量 | 2M字节 |
| 显示效果 | 下雨、喷泉、卷轴等45个动画效果。 |
| 炫彩边框 | 支持多种炫彩边框效果、支持图片自定义边框。支持分区独立边框。 |
| 信息类型 | 超文本、图片、动画、倒计时、正计时、温度、湿度、时钟 |
| 播放模式 | 节目支持轮流播放、定时长播放，支持按日期段、时间段、星期定时播放 |
| 时间显示 | 表盘时钟、文字时钟，时间带秒，可调字体大小，可设时区。支持多时区对照显示 |
| 通讯方式 | 网口通讯、串口通讯，速率57600，支持自动查找，支持U盘更新节目 |
| 亮度调节 | 16级亮度，支持手动调亮，支持6个时间段定时调亮度 |
| 屏幕开关 | 手动开关屏，支持4个时间段定时开关屏 |
| 测试按钮 | 板载测试按钮，可切换测试模式、测试颜色 |
| 扩展功能 | 温度、湿度(温湿度模块及接线图点此处)、RF无线通讯、转接75全彩接口 |
| 电气参数 | +5V直流(4.5V～6V)，正常工作功耗小于1.5W，读取U盘功耗小于4W |
| 工作温度 | -30℃～70℃ |
| 物理尺寸 | 90mm×90mm |
